TES系列三軸水平振動篩

TES系列三軸水平振動篩

進料粒度:0-150mm
生產能力:160-462m³/h
適用物料:河卵石、煤矸石、花崗巖、鐵礦石等...
應用范圍:廣泛適用于水電、公路、鐵路、建筑等領域砂石骨料的生產加工和建筑垃圾處理系統中的物料分級篩分作業,也是移動式破碎篩分站上優選的篩分設備。

TES系列三軸水平振動篩是我公司研發的一款高性能水平篩,由于物料呈橢圓狀運動也被稱為三軸橢圓振動篩,相比圓振動篩具有高效、篩分精度高,適合范圍廣等優點,三軸橢圓水平篩

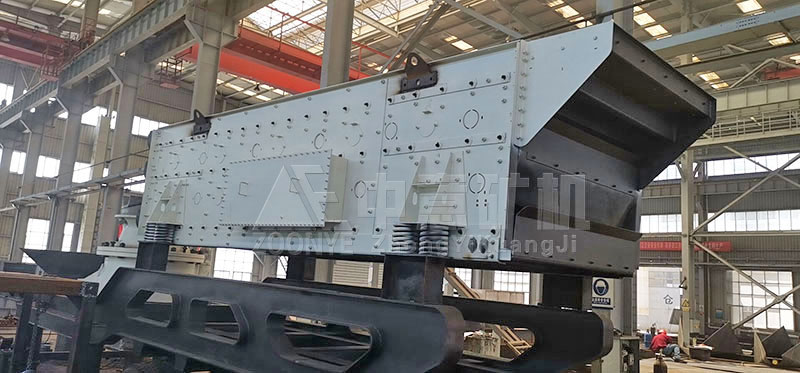

三軸水平直線振動篩圖片

TES系列三軸水平振動篩產品簡介:

  TES系列三軸水平振動篩是我公司研發的一款高性能水平篩,由于物料呈橢圓狀運動也被稱為三軸橢圓振動篩,相比圓振動篩具有高效、篩分精度高,適合范圍廣等優點,三軸橢圓水平篩設備在礦石、砂石加工、建筑垃圾骨料篩分準確,(橢圓運動軌跡)篩分機其結構堅固,三層側臂箱體,獨特的魚形架進行支撐,和同規格普通篩機相比,具有更大的處理量和更高的篩分效率。

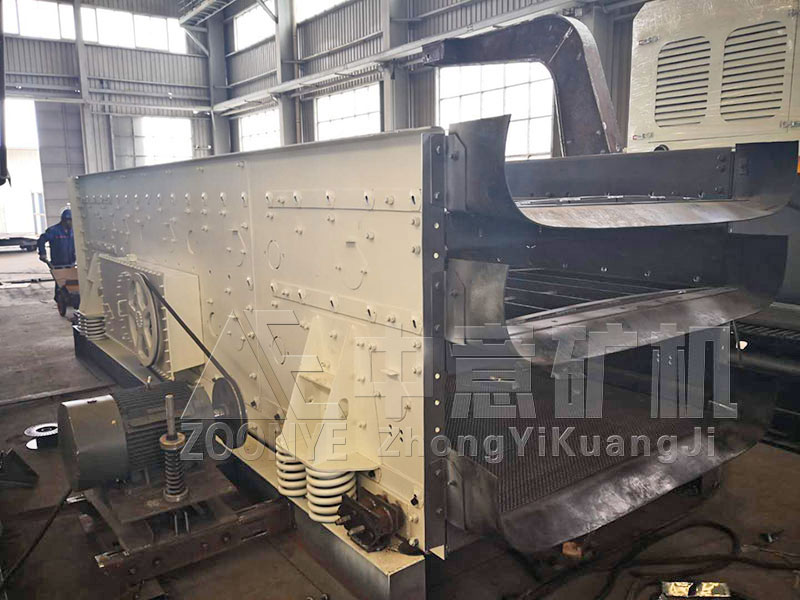

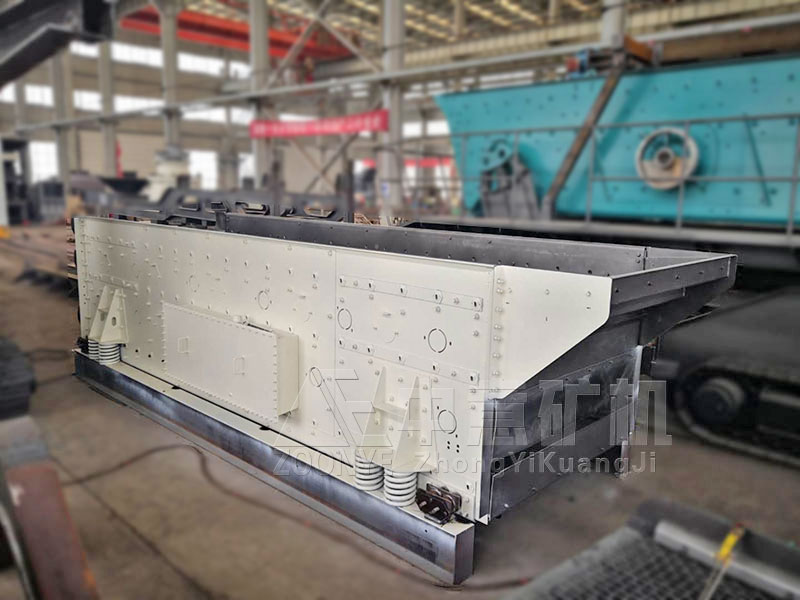

三軸水平直線振動篩圖片


三軸水平直線振動篩振動力大、篩分能力強


三軸水平直線振動篩結構堅固,運行穩定


三軸水平直線振動篩多種篩網選擇,滿足不同物料需求

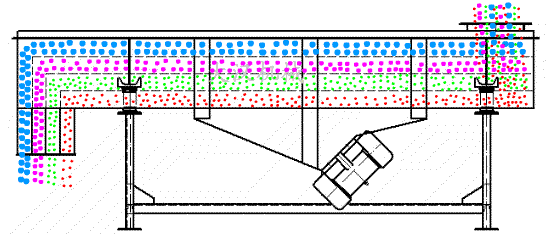

TES系列三軸水平振動篩工作原理:


三軸水平直線振動篩可連續*實行分離篩選

  以三軸塊偏心激振器為激振源,以橡膠支承彈簧為彈性元件,以篩箱激振器等為可動部分的篩分設備,動力從電機經三角皮帶傳遞至激振器、齒輪振動器(速比1),實現三根軸旋轉產生激振力,激振器與篩箱高強度螺栓聯接,產生橢圓運動,物料在篩面上隨篩機高速橢圓運動,迅速分層、透篩等周而復始地完成粒度分級和向前輸送的過程。

TES系列三軸水平振動篩結構組成:

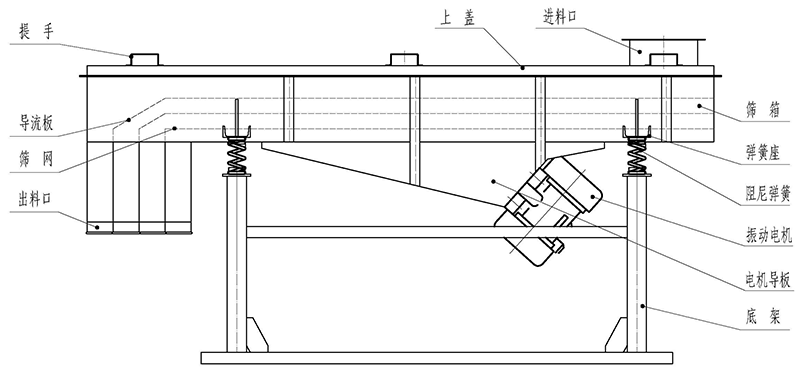

三軸水平直線振動篩基本結構組成設計

  直線振動篩由篩箱、振動電機、減振系統及底架等組成。篩箱由槽體、上蓋、進料口、篩框、篩板(網)、襯網、出料口等組成。減振系統由阻尼彈簧和彈簧座等組成。

TES系列三軸水平振動篩特色和產品優勢:

  1、處理能力大,篩分效率高;

  2、篩機運轉軌道為橢圓形,運動平穩,功耗低;

  3、雙振幅(15-19mm)、振蕩方向角(30°-60°)、振蕩頻率(645-875r/min)可調,調整便利、簡捷;物料篩分順暢,不易堵孔、堵料。

  明顯優勢在于:三軸驅動能使篩機發生理想的橢圓運動,它兼有圓振蕩篩和直線振蕩篩的長處,且橢圓軌道、振幅可調,可根據實踐物料狀況選擇振蕩軌道, 對難篩分的物料更具優勢; 三軸驅動逼迫同步激振,能使篩機獲得安穩的作業狀況,對要求處理量大的篩分特別有利; 三軸驅動改善了篩框受力狀況,減輕了單個軸承負荷,側板受力均勻,減少了應力集中點, 改善了篩框的受力條件,進步了篩機的可靠性和壽數,為篩機的大型化奠定了理論基礎。

鄭州中意三軸水平振動篩廠家優勢(案例豐富):

TES系列三軸水平振動篩技術參數:

型號篩面規格寬*長(m*m)篩面面積m²篩面層數進料粒度雙振幅振動頻率(r/min)處理能力(m3/h)電機功率重量
3TES18601.8*6.010.8315014-18645-875160-3203011.2
3TES21602.1*6.012.6315014-18645-875200-3853712.3
3TES24602.4*6.014.4315014-18645-875240-4624515.1
