進料粒度:≤1600mm
生產能力:140-1100t/h
適用物料:花崗巖、玄武巖、石灰石、石英石、河卵石等280Mpa的礦石、巖石、礦渣等
應用范圍:礦石破碎、建筑骨料生產、水利工程、公路、鐵路等
PEW歐版顎式破碎機在礦石物料破碎中常用于粗碎。 歐版顎式破碎機是針對高速公路、鐵路、機場跑道等工程建筑用石料生產線所研制的*設備。
PEW歐版液壓顎式破碎機圖片
中意礦機生產PE深腔顎式破碎機、PEX細顎式破碎機、PEV歐版顎式破碎機等礦山機械破碎篩分洗選設備有20多年的歷史,對破碎機使用的用戶的期望和需求有著深刻的了解。新一代PEW歐版顎式破碎機引進德國、芬蘭等*的技術,歷經數年研發和使用經驗的基礎上,研制而成的新型高效鄂破機,與老式顎式破碎機相比,增加了自身的強度,減輕了重量、高達時產1000噸的產量,以及客戶使用成本降低等成為廣大客戶的顎式破碎機。
PEW歐版液壓顎式破碎機車間實拍
歐版液壓顎式破碎機,非焊接可拆解機架
歐版顎式破碎機液壓調節,更容易控制
歐版顎式破碎機發貨現場

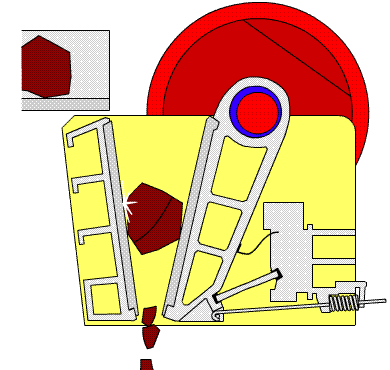

歐版顎式破碎機工作原理示意圖
歐版顎式破碎機破碎方式為曲動擠壓型。其工作原理是:電動機驅動皮帶和皮帶輪,通過偏心軸使動顎前后上下擺動,當動顎推動動顎板向定顎板運動時,物料被壓碎或劈碎。當動顎和動顎板在偏心軸、彈簧的作用下后退時,先前已被壓碎或劈碎的物料從顎板的下部排料口排出。隨著電動機連續轉動而破碎機動顎作周期性地壓碎和排泄物料,實現批量生產。
1、堅固的結構:機架分為焊接式和組裝式兩種:中小型規格采用焊接式,大型規格采用組裝式。
2、越的腔型設計:對稱"V"形腔型設計,肘板大傾角、大沖程、合理轉速,使進料粒度更大、產量更高、粒度更加均勻,顎板磨損降低。
3、重型動顎總成經久耐用:重型動顎總成采用鍛造的重型偏心軸、高質量重載滾動軸承、有限元軟件優化的動顎體,保證了動顎總成耐沖擊性和穩定性高;迷宮式密封、集中潤滑系統保證了軸承油脂不被污染、潤滑更加便捷,使其運行時間更長、更加穩定性。
4、動顎護板設計:動顎上方安裝了重型護板,避免因物料沖擊,有效保護動顎體及其內部軸承不受損壞。
5、整體軸承座:整體鑄鋼軸承座結構保證與機架完全配合,避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷,使軸承運行更加平穩。
6、方便快捷的粒度調節。
7、一體化電機安裝:電機座與破碎機機架一體式安裝方式,不僅節約了顎式破碎機的安裝空間,減少了三角帶的長度,而且由于機架、電機座、電機的同步運動、可調的電機座實現了三角帶張力的調節,從而使三角帶使用壽命更長。
8、減震安裝設計:破碎機采用專用的橡膠減震裝置固定,有效吸收了設備振動峰值,同時允許破碎機垂直和縱向方向的位移,從而降低了對基礎的沖擊。

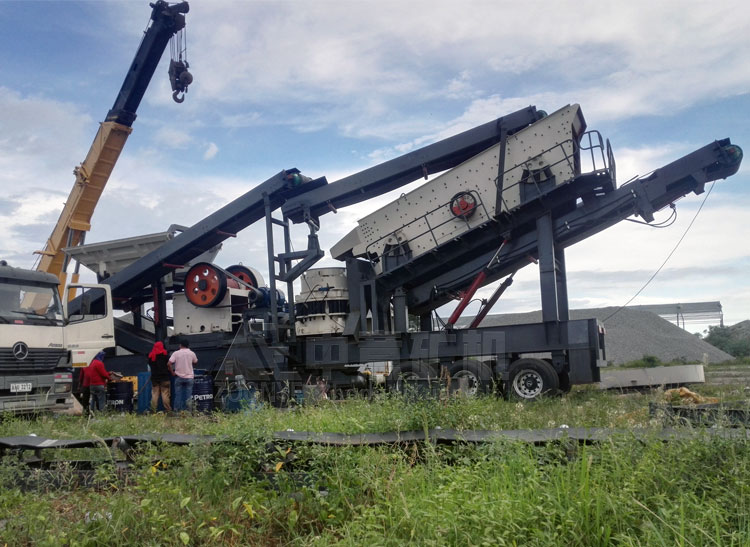

出口澳大利亞日產2000方砂石料生產線

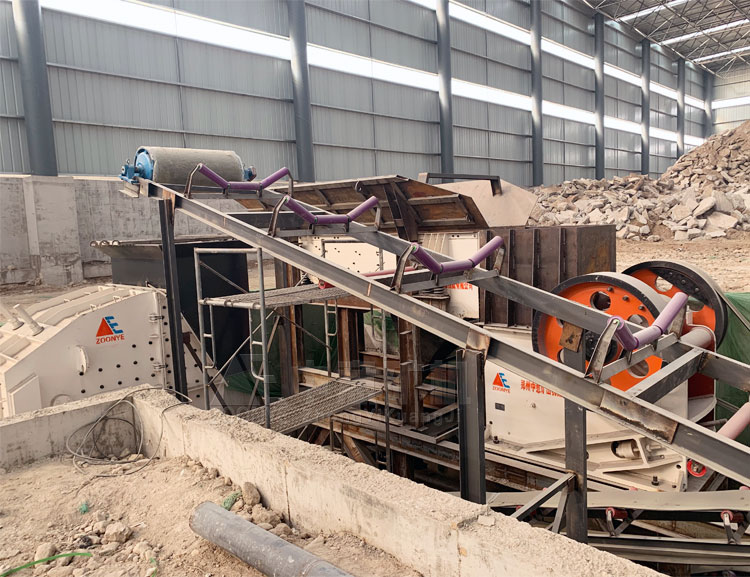

廣東汕尾客戶建筑垃圾、花崗巖碎石破碎機

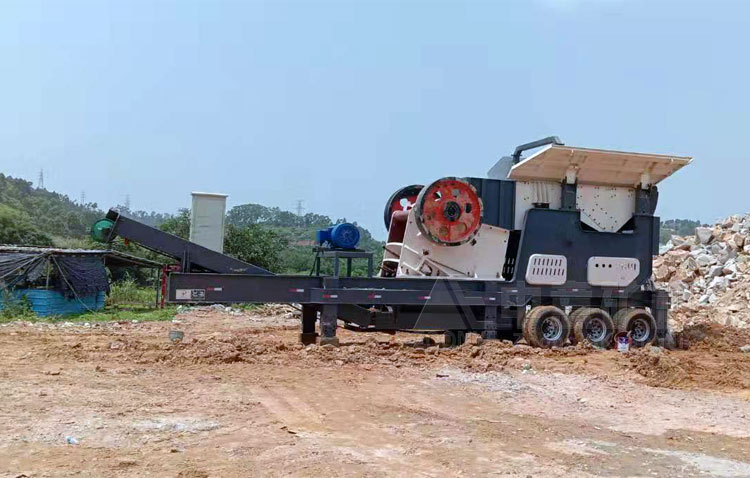

河南開封用戶鵝卵石、建筑廢料制砂生產線
型號規格 | 進料口尺寸 | 最大給料粒度 | 排料口調整范圍 | 處理能力(t/h) | 電機功率 | 外形尺寸(長×寬×高)(mm) |
PEW1107 | 1100×700 | 630 | 60-200 | 110-490 | 90 | 2386×2247×1735 |
PEW1108 | 1045×840 | 750 | 70-225 | 150-565 | 110 | 2986×2093×2815 |
PEW1208 | 1200×830 | 750 | 75-275 | 165-790 | 132 | 3230×2336×2950 |
PEW1211 | 1200×1100 | 990 | 125-275 | 300-805 | 160 | 3996×2347×3508 |
PEW1311 | 1300×1130 | 1070 | 125-300 | 330-960 | 160 | 3762×2468×3843 |
PEW1511 | 1500×1070 | 960 | 125-300 | 385-1085 | 200 | 4117×2992×3330 |
PEW1513 | 1500×1300 | 1170 | 150-300 | 480-1160 | 200 | 4496×2894×4186 |
